LU渦街流量計
-
渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗振性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有普通型和溫壓補償型兩種型式，普通型測量單一流量信號；溫壓補償型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

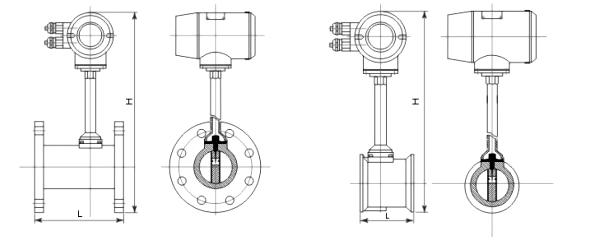

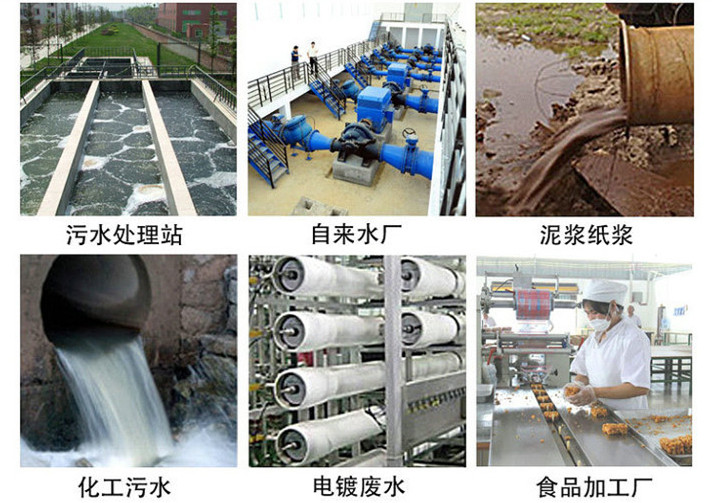

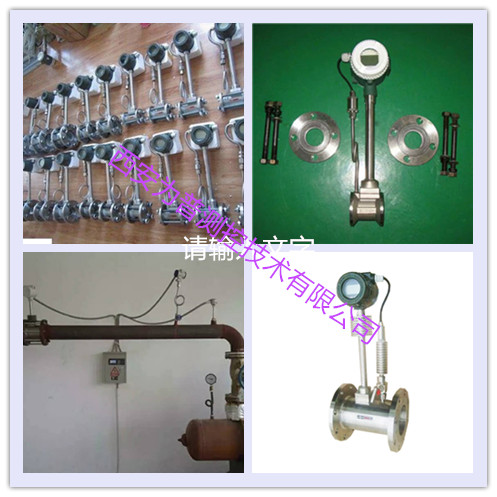

本儀表廣泛用于大、中、小型各種管道給排水、工業循環水、污水處理、油類及化學試劑及壓縮空氣、飽和及過熱蒸汽、天然氣及其他介質流量的計量。
,
儀表特點：
1， 無可動部件，長期穩定，結構簡單便于安裝和維護
2， 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
3， 精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%
4，測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20
5，壓損小（約為孔板流量計的1/4～1/2），屬于節能流量儀表
6，安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝
7，采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能
8，采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
9，由軟件對儀表系數非線性進行修正，提高測量精度
10，采用EPROM對累積流量進行掉電保護，保護時間大于10年
技術參數：
1， 無可動部件，長期穩定，結構簡單便于安裝和維護
2， 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
3， 精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%
4，測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20
5，壓損小（約為孔板流量計的1/4～1/2），屬于節能流量儀表
6，安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝
7，采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能
8，采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
9，由軟件對儀表系數非線性進行修正，提高測量精度
10，采用EPROM對累積流量進行掉電保護，保護時間大于10年
技術參數：
| 執行標準 | 渦街流量計（JJG1029-2007） |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 |
介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 |
· 外電源：24VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 · 內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExiaIICT5或ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |
1.一般液體和氣體適用流量范圍表
表2
2.型號及代碼
表3
表2
| 儀表口徑 |
液體測量范圍 （m3/h） |
氣體測量范圍（m3/h） | 連接方式 | 耐壓等級（Mpa） |
| DN15 | 1.2-6.2 | 5-25 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN20 | 1.5-10 | 8-50 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN25 | 1.6-16 | 10-70 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN32 | 1.9-19 | 15-150 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN40 | 2.5-26 | 22-220 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN50 | 3.5-38 | 36-320 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN65 | 6.2-65 | 50-480 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN80 | 10-100 | 70-640 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN100 | 15-150 | 130-1100 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN125 | 25-250 | 200-1700 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN150 | 36-380 | 280-2240 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN200 | 62-650 | 580-4960 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN250 | 140-1400 | 970-8000 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN300 | 200-2000 | 1380-11000 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
2.型號及代碼
表3
| 型號 | 說明 | |||||||||
| LU— | □ | /□ | -□ | □ | □ | □ | □ | □ | □ | 利用卡門渦街原理 |
| 通徑 | 15-300mm | |||||||||
| 儀表類型 | S | 脈沖 | ||||||||
| A | 4-20mA | |||||||||
| R | 4-20mA 帶RS485 | |||||||||
| H | 4-20mA 帶HART | |||||||||
| W | 4-20mA 溫度補償一體化 | |||||||||
| Y | 4-20mA 溫度壓力補償一體化 | |||||||||
| 安裝方式 | 1 | 法 蘭連接 | ||||||||
| 2 | 法 蘭卡裝 | |||||||||
| 介質 | 1 | 液體 | ||||||||
| 2 | 氣體 | |||||||||
| 3 | 飽和蒸汽 | |||||||||
| 4 | 過熱蒸汽 | |||||||||
| 傳感器材質 | H1 | 304不銹鋼 | ||||||||
| H2 | 316（L）不銹鋼 | |||||||||
| 結構形式 | A | 一體型 | ||||||||
| B | 分體式 | |||||||||
| 顯示 | 1 | 無 | ||||||||
| 2 | 現場液晶顯示 | |||||||||
| 防爆等級 | E | 防爆，ExdIIBT6 | ||||||||
| N | 不防爆 | |||||||||
| 耐壓等級 | N | 常規 | ||||||||
| H（X） | 高壓（協商訂貨） | |||||||||
