渦街流量計（又稱漩渦流量計）是根據“卡門漩渦”原理研制成的一種流體振蕩式流量測量儀表。“卡門漩渦”現象是在流動的流體中插入一根（或多根）迎流面為非流線型柱狀物時，流體在柱狀物兩側交替地分離釋放出兩列規則的漩渦。在測量管道的流體中設置非流線型的漩渦發生體，當雷諾數達到一定值時，從漩渦發生體下游兩側交替地分離釋放出兩串規則地交錯排列的漩渦，這種漩渦稱為卡門渦街，在一定雷諾數范圍內漩渦的分離頻率與漩渦發生體的幾何尺寸、管道的幾何尺寸有關，漩渦的頻域正比于流量，并可由各種形式的傳感器檢出。

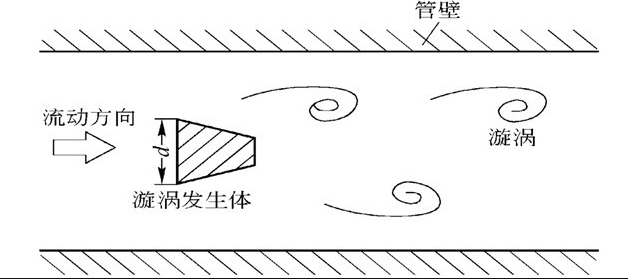

渦街流量計工作原理圖


一、優點

1)渦街流量計結構簡單，安裝維護方便。

2)無可移動部件，可靠性高。

3)重量輕，價格便宜，在眾多的流量計中，渦街流量計的經濟性較好，是一種經濟實惠的流量計。

4)適應性強，結構形式多種多樣，可計量多種流體介質，如液體、氣體、高溫蒸汽、低溫液體和部分混相流體。

5)在一定的雷諾數范圍，輸出頻率信號不受流體物性（密度、黏度）和組分的影響。

6)在一種典型介質中校驗，而適用于各種介質。

7)可以通過確定斯特勞哈爾數與發生體幾何參數之間的關系，來實現干標定。

8)傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構多樣式，有管道式，插入式流量傳感器形式。

二、缺點

1)渦街流量計不適用于低雷諾數測量，因此不適用于低流速，或者小口徑，或者高黏度的流體計量。

2)漩渦分離的穩定性受流速分布畸變及旋轉流的影響。

3)除了熱敏和超聲式，其他種類的渦街流量計對管道機械振動均較敏感，不宜用于強震動場所。

4)儀表口徑不宜過大，一般口徑不超過300mm。

5)渦街流量計適用的流體比較廣泛，但不適用于臟污流體。

6)渦街流量計在混相流體中的應用經驗還少。

7)耐溫性能差，一般測溫度不能超過300°c的流體。
